Optima超速離心機轉頭適配離心管
Optima XPN-100超速離心機NVT 65 近垂直轉頭
NVT 65 近垂直轉頭最大離心容量8×13.5 mL，適用于貝克曼Optima XPN-100/XPN-90/XPN-80系列和Optima XE-100/XE-90系列立式超速離心機。
商品名稱：NVT 65 近垂直轉頭NVT 65 Near-Vertical Rotor
制 造 商：美國貝克曼庫爾特(Beckman Coulter)公司
品 牌：Beckman
轉頭適配離心管詳情見：［訂購信息］
詳細描述
NVT 65 是一種離心管與轉軸成7.5°角的近垂直轉頭，最大離心容量8×13.5 m。適用于貝克曼Optima XPN-100/XPN-90/XPN-80系列高端立式超速離心機和Optima XE-100/XE-90系列基礎型超速離心機。

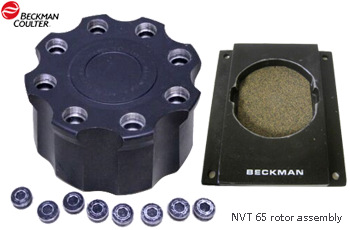

1、轉頭的組成
基本組件包括轉頭主體、密封離心孔用的六角形轉頭塞(rotor plug)、轉頭塞墊圈（plug gasket）和安裝于轉頭底部圓環狀超速檢測盤(Over-speed Disk)。
轉頭主機鈦合金制成，表面涂有耐磨、耐腐蝕的黑色聚氨酯（polyurethane，PU）保護漆。
離心管適配器（tube spacer）、轉頭塞（rotor plug）和轉頭塞墊圈（plug gasket）用于將每個離心管固定、密封于轉頭離心孔中。每個離心孔均須組合使用轉頭塞、密封墊圈和離心管適配器來完成樣品離心管的裝載。
轉頭塞為陽極氧化鋁材質，紅色，用于將離心管固定在轉頭中。添加密封墊圈用于增強封閉效果并減少轉頭塞與轉頭的直接磨損。
離心管適配器為陽極氧化鋁，黑色。直接安裝離心管的頂部或添加有浮動式適配器的離心管的頂部，用于將離心管與離心孔的底部緊密接觸，對離心管形成有效支撐。
為了防止超速，超速離心機中的光電探測器監測轉頭底部的超速盤，如果檢測過額定轉速或設定速度，則自動停止轉頭運行。
與傳統定角轉頭（管角度為20 - 30 °）比，NVT轉頭的輕微角度顯著縮短了運行時間，同時便于在分離條件下密度大沉降快的組分在管底部形成沉淀或密度較小組分上浮到管的頂部。如氯化銫-溴化乙錠梯度液（起始密度約1.55 g/mL）中分離閉合環狀質粒DNA和線性DNA。超螺旋質粒在CsCl密度管的中心區域進行條帶，而浮力密度最大的RNA會沉淀，蛋白質和其他在CsCl中浮力密度低的細胞成分會漂浮。
密度高達 1.7 g/mL 的非沉淀溶液可以在該轉頭中運行，而不會降低轉頭速度。
2、轉頭上樣準備
Beckman為每個提供了一個專用的固定工具-轉頭鉗臺 (rotor vise)，用于在轉頭取出后的承放和上樣操作時固定轉頭使用。鉗臺四角有螺絲孔可用螺栓固定或夾緊在剛性操作臺面上。鉗臺中央有適配開孔，與轉頭底部匹配，可以將轉頭固定，防止在存取轉頭和上樣準備操作中磨損和磕碰損壞轉頭底部的超速盤。342705鉗臺可在NVT 100，NVT 90，NVT?65，VTi 90，VTi 65.1，VTi 65.2轉頭間通用互換。
完成裝樣和稱重平衡后的離心管及適配器正確裝載到離心孔后或離心結束轉移樣品前，需要使用配套工具對轉頭塞、墊片進行離心管密封或啟封操作。Beckman提供的轉頭塞操作工具為一扭矩扳手(torque wrench)和與離心孔塞匹配的六角轉頭塞轉接頭（Torx plug adapter），將每個轉頭塞擰緊至 13.6 N?m。
為實現離心管有效密封和離心后啟封操作，快封管的密封需采用管蓋熱密封器（Cordless Tube Topper）工作套件操作。Quick-Seal快封管離心結束后開蓋啟封，需使用1個圓底管管架（348122）、1個取管工具（Tube Extraction Tool 361668），用于將離心管固定在管架上后，去除管頂部密封帽或密封塞。
3、離心管配套工具
從Optima XPN-100/XPN-90/XPN-80/XE-100/XE-90超速離心機NVT65近垂直轉頭中取放離心管需要使用適當?shù)牟鹦豆ぞ摺?/span>
Beckman提供了多種離心管-工具套裝。套裝中配置有Quick-Seal熱封管或OptiSeal指封管，配套的管帽適配器，1個管架，1個取管工具（361668）和1個管帽提取工具（338765）
離心管提取工具(Tube Extraction Tool or Tube removal tool, 361668) 適用于QuickSeal熱封管和OptiSeal指封管的夾取。
一端帶螺紋的棒狀工具（Floating spacer removal tool, 338765），適用于伸入離心孔中提取離心管上的管帽適配器（Spacer）和浮動式離心管長度適配器(Floating Spacers)。
4、轉頭配套離心管
NVT 65.2轉頭適用的離心管有4種規格的Quick-Seal熱封管和1種11.2 mL OptiSeal指封管。
13.5 mL Quick-Seal Ultra-Clear熱封管（344322），需使用管帽適配器349289和管架348123；
13.5 mL Quick-Seal熱封管（342413），需使用管帽適配器349289和管架348123；
10 mL Quick-Seal熱封管（344622），需使用管帽適配器349289和浮動適配器349901；
8 mL Quick-Seal熱封管（344621），需使用管帽適配器349289和浮動適配器356571；
6.3 mL Quick-Seal熱封管（345830），需使用管帽適配器349289和浮動適配器349900；
11.2 mL OptiSeal指封管（362181），需使用管帽適配器362202和管架360538；
5、轉頭技術規格
最高速度：65000 rpm
最高轉速時溶液額定密度值（Density rating at maximum speed）：1.7 g/mL
最高轉速時相對離心場（Relative Centrifugal Fielda）:
最大離心半徑/最大離心力：Rmax (84.9 mm)/402000×g;
平均離心半徑/平均離心力：Rav (72.2 mm)/342000×g;
最小離心半徑/最小離心力：Rmin (59.5 mm)/282000×g;
最大速度下 k 系數(k factor)：21
額定離心容量：8 ×13.5 mL
達到最大速度的近似加速時間（滿載）：10 min
從最大速度（滿載）開始的近似減速時間：7 min
滿載轉頭重量：9.8 kg
轉頭材料：titanium
訂購信息
品名 | 品牌 | 貨號 | 規格 | 描述 | 報價 |
NVT 65近垂直轉頭 | Beckman | 362755 | set | NVT 65 Titanium Near-Vertical Rotor Package Including: 12x 349290 Washers 2x 330338 Overspeed Disks 342705 Rotor Vise 858121 Torque Wrench 976959 Torx Wrench Adapter. | 詢價 詢價 |
Tubes and Spacers | |||||
13.5mL Ultra-Clear超凈熱封管 | Beckman | 344322 | 50/pkg | 13.5mL Quick-Seal Ultra-Clear polypropylene tube Nominal Szie: 16×76 mm | 詢價 詢價 |
13.5mL 快封管包 | Beckman | 360976 | 1/pkg | 13.5 mL Polpropylene Quick-Seal Tubes Kit Including: Quick-Seal Tube Kit includes: 4 boxes of Quick-Seal Polypropylene Tubes 342413 8x Spacers 349289 1x Tube Rack 348123 1x Tube Extraction Tool 361668 (Cordless Tube Topper Kit required) （適用于NVT 65, VTi 65.1） | 詢價 詢價 |
13.5mL Quick-Seal熱封管 | Beckman | 342413 | 50/pkg | 13.5mL Quick-Seal Round-Top Polypropylene Tube Nominal Szie: 16×76 mm Quick-Seal tube spacer required. Compatible Ultracentrifuge Rotors Fixed Angle: Type 90 Ti, Type 70.1 Ti, MLA-55 Near Vertical: NVT 65 Vertical: VTi 65.1 | 詢價 詢價 |
Φ16 mm管帽適配器 | Beckman | 349289 | 1/pkg | blue-anodized aluminum spacer Spacer for use in Ultracentrifuge Rotors: NVT 65, VTi 65.1, MLN-80. | 詢價 詢價 |
Φ16mm離心管架 | Beckman | 348123 | 1/pkg | Tube Rack (16.0 mm Tubes) Tube Rack For Quick-Seal Ultra-Clear Tubes (344322) Quick-Seal Polypropylene Tubes (342413, 344622) | 詢價 詢價 |
11.2mL 指封管工具套裝 | Beckman | 360973 | 1/pkg | OptiSeal Tube Kit Including: 4 boxes OptiSeal Polyallomer Tubes (362181) 8x 362202 Spacers 360538 Tube Rack 361668 Tube Extraction Tool 338765 Spacer Removal Tool. （適用于NVT 65, VTi 65.1） | 詢價 詢價 |
11.2mL OptiSeal 指封管 | Beckman | 362181 | 56/pkg | 11.2mL OptiSeal Polypropylene Tube Nominal Szie: 16×70 mm | 詢價 詢價 |
Φ16mm管帽適配器 | Beckman | 362202 | 1/pkg | gold-anodized aluminum spacer required for the OptiSeal Tube (362181) Adapter use in Rotors: NVT 65, VTi 65.1 | 詢價 詢價 |
OptiSeal 指封管架 | Beckman | 360538 | 1/pkg | OptiSeal Tube Rack | 詢價 詢價 |
10mL Quick-Seal熱封管 | Beckman | 344622 | 50/pkg | 10mL Quick-Seal Bell-Top Polypropylene Tube Nominal Szie: 16×67 mm for Quick-Seal Tube use in Rotors: JS-24.15 Rotor Rotor MLA-55 (Required Spacer 355579) | 詢價 詢價 |
管帽適配器 | Beckman | 349289 | 1/pkg | blue-anodized aluminum spacer Spacer for use in Ultracentrifuge Rotors: NVT 65, VTi 65.1, MLN-80. | 詢價 詢價 |
Φ16mm浮動式適配器 | Beckman | 349901 | 1/pkg | 16mm Diameter Noryl Floating Tube Spacer for Quick-Seal Polypropylene Tube (344622). Adapter for Ultracentrifuge Rotors: NVT 65, VTi 65.1 | 詢價 詢價 |
8mL Quick-Seal熱封管 | Beckman | 344621 | 50/pkg | 8mL Quick-Seal Bell-Top Polypropylene Tube Nominal Szie: 16×58 mm For use in Rotor: High Performance Rotor JS-24.15; Ultracentrifuges Rotor NVT 65(Required Spacer 355579) | 詢價 詢價 |
管帽適配器 | Beckman | 349289 | 1/pkg | blue-anodized aluminum spacer Spacer for use in Ultracentrifuge Rotors: NVT 65, VTi 65.1, MLN-80. | 詢價 詢價 |
浮動式適配器 | Beckman | 356571 | 1/pkg | 16mm Diameter Noryl Floating Tube Spacer Required for the Quick-Seal Tube (344621, 357337) Adapter for Ultracentrifuge Rotors: NVT 65, VTi 65.1 | 詢價 詢價 |
6.3mL Quick-Seal熱封管 | Beckman | 345830 | 50/pkg | 6.3mL Quick-Seal Bell-Top Polypropylene Tube Nominal Szie: 16×44 mm For use in Rotor JS-24.15 Rotor SW 60 Ti (Required Spacer 355579) | 詢價 詢價 |
管帽適配器 | Beckman | 349289 | 1/pkg | blue-anodized aluminum spacer Spacer for use in Ultracentrifuge Rotors: NVT 65, VTi 65.1, MLN-80. | 詢價 詢價 |
浮動式適配器 | Beckman | 349900 | 1/pkg | 16mm Diameter Noryl Floating Tube Spacer Required for Quick-Seal Tube (345830,357335) Adapter for Ultracentrifuge Rotors: NVT 65, VTi 65.1 | 詢價 詢價 |
-
